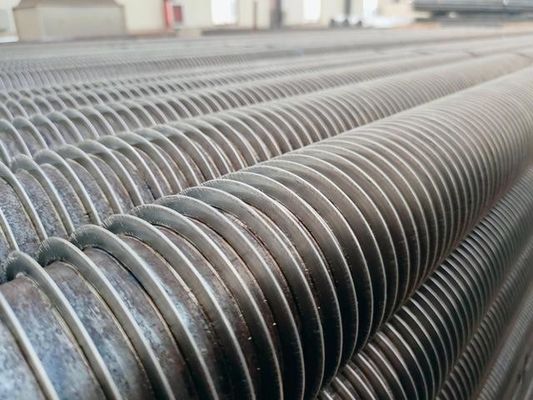

Akcesoria kotłowe Economizer z rurą stalową z rurą z płetwami
Jak działa wymiennik ciepła?
Zasada działania wymiennika ciepła rurowego
Przeniesienie ciepła z ciepła na zimno: wymiennik ciepła jest zaprojektowany do przenoszenia ciepła z gorącego płynu lub stałego do chłodniejszego płynu.gorące powietrze lub gaz przepływa wewnątrz rur, a płetwy na zewnątrz rur są narażone na zimniejszy płyn, taki jak powietrze lub woda.
Jakie są trzy rodzaje wymienników ciepła?
Rodzaje wymienników ciepła.
Jakie są różne rodzaje wymienników ciepła?
Wymiennik ciepła rurowy lub wymiennik ciepła chłodzony powietrzem. - Nie.
Wymiennik ciepła w formie muszli i rury, nadający się do: płynu do płynu / płynu do gazu. - Nie.
Wymiennik ciepła z płytki lub wymiennik ciepła z płytki gazowanej.
Zalety:
Wysoka wydajność transferu ciepła, zwłaszcza w obróbce gazów
Większy obszar przenoszenia ciepła
Około 5 razy lżejsza niż wymiennik ciepła z muszli i rurki.
Wytrzyma duże ciśnienie.
Opis produktu:
| Opis |
Materiał rury |
Materiał końcowy |
Rozmiar rurki |
Wyrzucona, L-fin, G ((wbudowana) rurka z płetwami
|
Można stosować wszelkiego rodzaju materiały |
Aluminium A1050,
A6061, A1100,
A1050,A1060,Miedź C1100,C1220 |
12.70~50.8 |
Włókna złożone z włókien
Rurka H,HH |
Węgiel, nierdzew, stop |
Węgiel, nierdzew, stop |
12.7~160 |
Integral Copper&Copper Alloy
Wydłużone płetwy |
C0010/R0050 |
C12200,C11000,
C70600 |
15.88 ~ 22.23 |
| Owalna rurka z płetwami, STUD FIN TUBE |
Węglowodanowa, nierdzewna, stopowa rurka stalowa |
Węgiel, stop, rurka ze stali nierdzewnej. |
Wszystkie rozmiary
Dostępne |
| Rurka niskopłetwna |
Stal węglowa, stal nierdzewna,
Tytanium, miedź, mosiądz, nikel
Stopy, itp. |
--- |
9.52~40 |
| Rurka turbo-C |
| Rurka turbo-E |
| Rury faliste |
Wszelkiego rodzaju materiały |
--- |
6.35~40 |
Do czego służą rury z płetwami?
Rury z płetwami są głównymi elementami wymienników ciepła.do wymiany ciepła i pomiędzy płynem wewnątrz rurki i płynem na zewnątrz rurki.

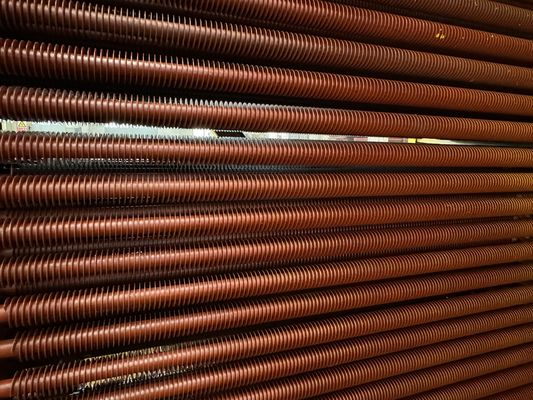

Wprowadzenie produktu Spiral fin tube
Zalety spiralnej rury:
Rurka z płetwami H jest głównym elementem wymiany ciepła w całym kotle gazowym, a rurka z płetwami H ma następujące zalety.
1Doskonała odporność na zużycie
Wymiennik ciepła z rurą H jest rozmieszczony w linii, a płetwy H oddzielają przestrzeń na kilka małych obszarów, które mają efekt wyrównania przepływu powietrza,porównując gładki wymiennik ciepła rurki z rozmieszczonym układem i spiralny płyny wymiennik ciepła I tak dalej, w tych samych warunkach, żywotność jest 3~4 razy wyższa.
2Zmniejszenie zanieczyszczenia
Powstawanie zanieczyszczenia nastąpiło po stronie grzbietowej i po stronie wiatrowej rury.Ma dobrą funkcję samooczyszczania przy odpowiedniej prędkości wiatru. Po obu stronach rury H z płetwami tworzone są prosty kanał sadzy, dzięki czemu można uzyskać najlepszy efekt sadzy przy zastosowaniu dmuchawy sadzy.
3. Zmniejszenie oporu spalin
Ponieważ płetwy H tworzą proste kanały po obu stronach, a spiralny anioł spiralnych płetw kieruje kierunkiem przepływu powietrza,płetwy są podatne na skażenie i mają większą odporność na dym niż płetwy HW związku z tym stosowanie rury z płetwami H może zmniejszyć opór wiatru, obniżyć eksploatację wentylatora i koszty inwestycyjne.
Sterowany przewód ekonomiczny jest rodzajem części kotłowych, które mają dwie stalowe symetrie okrągłe, które są spawane na rurkach fluorescencyjnych, tworząc pozytywny kształt podobny do litery "H", tzw. przewód H-fin.H ekonomizer rurowy z płetwami szeroko stosowany w kotłach użytkowych, kotły przemysłowe, energia morska, takie jak ogon elementów wymiennika ciepła.
Nasze produkty mogą być modyfikowane w zależności od potrzeb naszych klientów i sytuacji. Projektujemy i produkujemy bezpieczne, niezawodne i wydajne rury H-fin.wypełniła również samodzielne systemy zapewniania jakości produktówWytwarzanie rur H-fin ma wysoką wydajność przesyłu ciepła, jest odporne na gazy spalinowe i jest przeznaczone do niewielkiej przestrzeni.
| Parametry techniczne |
Wysoki stopień płetwy 0-16 mm (lub zewnętrzna średnica płetwy φ25-φ75);
Rozpiętość płetw 2,0-5,0 mm; Długość rury płetw 0,5-14 m. |
| Pozostałe, o masie przekraczającej 1 kg |
Czysta aluminium 1060 lub stop aluminium 6063,6061.
Średnica zewnętrzna musi być mniejsza niż 40 mm |
| Włókna z tworzyw sztucznych |
Ochrona na bazie rur przed zewnętrzną warstwą aluminium
Rury, odporne na korozję, na bazie rury mogą być wykonane z rury ze stali węglowej, oprócz rury ze stali nierdzewnej i rury miedzi mogą być również stosowane, a także rury ze stopu tytanu |

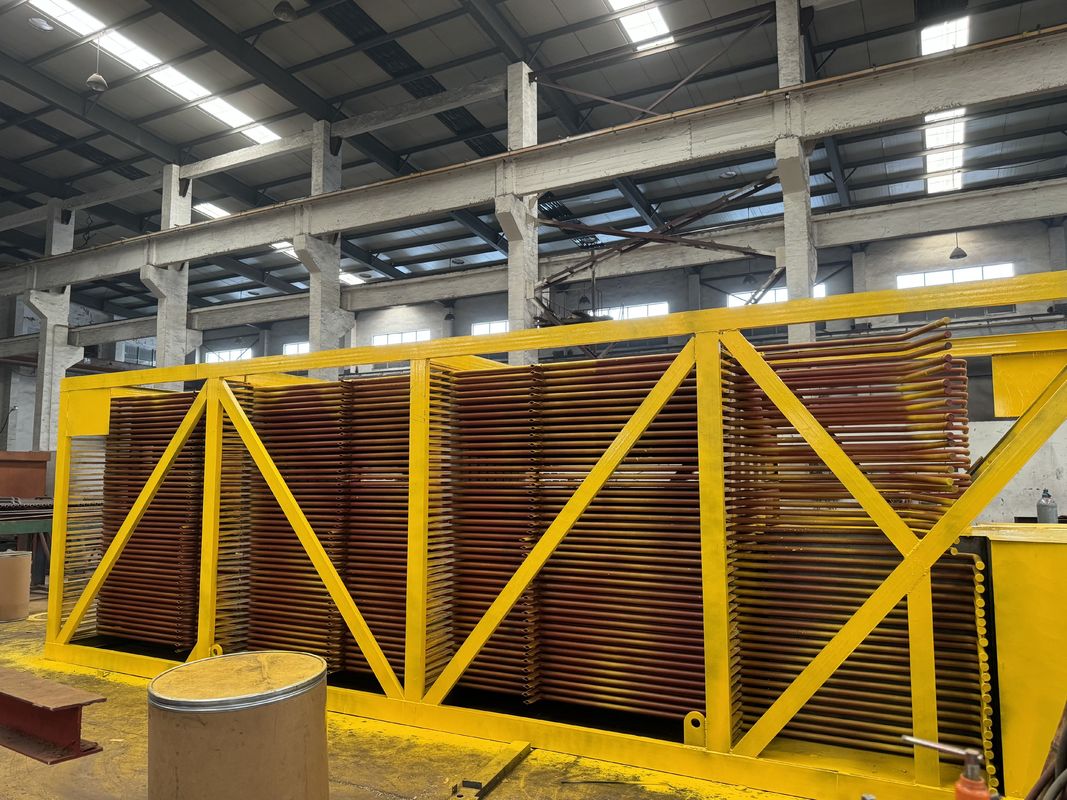

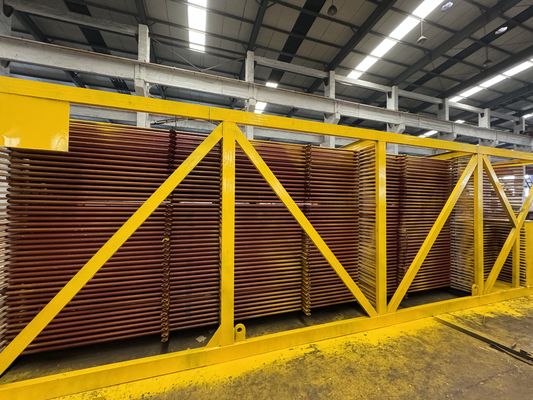

| Pakiet |
Rury aluminiowe z płetwami są dobrze zapakowane w folie plastikowej wewnętrznej i stalowej ramy
w zewnętrznej |
Specyfikacje
1Dodaj powierzchnię wymiany ciepła i zmniejsz liczbę rur, zwiększ również powierzchnię sekcji przepływu dymu, aby zmniejszyć prędkość dymu i ścieranie.
2Rurka typu H może być wykonana na podwójną rurę typu H, wysoką sztywność, aby zmieścić długi rząd rur.
3H-typ ekonomizer z płetwami rozmieszczony w kolejce, aby przestrzeń była wieloma małymi strefami, średni przepływ powietrza, aby zmniejszyć ścieranie.
4- Z prostym kanałem, aby uzyskać najlepszy efekt wypychania popiołu.
5Kompaktna struktura zmniejsza ciężar i obniża koszty produkcji.
| Materiał rury bazowej |
Stal nierdzewna, stal węglowa, stal stopowa, stop miedziany, aluminium,SA179 |
| Materiał płetwy |
Aluminium, stop miedzi, stal nierdzewna, stal węglowa |
| Standardowy |
ASME SA213/ASTM; ASME EA 106, ASME SA178, ASTM B1111 |
| Głębokość płetwy |
0.5-3mm |
| Przesada w rurze bazowej. |
120,7-18 mm |
| Płetwy na cal |
8-20nr (na życzenie klienta) |
| Wymóg badania |
Badanie właściwości fizycznych, analiza składu chemicznego, test niezniszczający, inne badania i testy zgodnie z wymaganiami klienta. |
| Zastosowanie |
Chłodnicę powietrzną, chłodnicę powietrzną, kondensator, parownik, chłodnicę płynną, chłodnicę gazową, chłodnicę olejną, radiator, chłodnicę, wymianę ciepła z parą do powietrza, supergrzejnik itp. |
Wprowadzenie produktu
Materiał BaseTube:
Stal nierdzewna ((SA213 304)
Wymiar:
OD:16-140mm WT:2-10mm Długość:1-25m
Materiał płetwy:
SA213-TP304H, Miedź itp.
Rodzaj płetwy:
KL,L,LL,H,Spiral slot,low,Stud pipes-Visual,typ
bezszwodowe rury z płetwy z miedzi ze stali nierdzewnej
Wymiar:
Grubość płetwy:0.5-4.0 mm Wysokość płetwy: 5-30 mm3.5-40 mm
Zrób statek:
Szlifowanie rur stalowych-perfurowanie zębów na taśmie stalowej-walkowanie stałego na taśmie stalowej-spawanie wysokiej częstotliwości-przetestowanie ciśnienia hydrostatycznego, rozwijanie, polerowanie-kontrola jakości -Pakowanie
Metoda produkcji: wytłuszczona i ząbkowana
Zastosowanie:
chłodziarz powietrza, podgrzewacz, wymiennik ciepła, kotel morski, ekonomizer, kotel elektrowni, kotel HRSG, jednostka odzysku ciepła odpadowego, podgrzewacz powietrza itp.
Charakterystyka:1.Przeciwkoryzacja2.Przeciw zużyciu3.Mniejsza odporność na kontakt 4.Większa stabilność
Nasze produkty mogą być modyfikowane w zależności od potrzeb naszych klientów i sytuacji. Projektujemy i produkujemy bezpieczne, niezawodne i wydajne rury H-fin.wypełniła również samodzielne systemy zapewniania jakości produktówWytwarzanie rur H-fin ma wysoką wydajność przesyłu ciepła, jest odporne na gazy spalinowe i jest przeznaczone do niewielkiej przestrzeni.
| Parametry techniczne |
Wysoki stopień płetwy 0-16 mm (lub zewnętrzna średnica płetwy φ25-φ75);
Rozpiętość płetw 2,0-5,0 mm; Długość rury płetw 0,5-14 m. |
| Pozostałe, o masie przekraczającej 1 kg |
Czysta aluminium 1060 lub stop aluminium 6063,6061.
Średnica zewnętrzna musi być mniejsza niż 40 mm |
| Włókna z tworzyw sztucznych |
Ochrona na bazie rur przed zewnętrzną warstwą aluminium
Rury odporne na korozję mogą być wykonane z rury ze stali węglowej.
można również stosować rurę stalową i rurę miedzianą, a także rurę ze stopu tytanu |
| Pakiet |
Rury aluminiowe z płetwami są dobrze zapakowane w folie plastikowej wewnętrznej i stalowej ramy
w zewnętrznej |
Częste pytania:
P1: Jak długi jest okres gwarancji?
Zapewniamy 18-miesięczną gwarancję na wszystkie części zamienne (z wyłączeniem delikatnych części).
P2: Jak możemy zagwarantować jakość?
1 Wszystkie maszyny są ściśle zgodne z wymogami systemu jakości ISO i CE.
2 Każda procedura jest przygotowywana przez profesjonalnych pracowników wykwalifikowanych, a następnie przez specjalistów ds. kontroli jakości
3 Wszystkie informacje o naszych produktach można sprawdzić w skutecznym systemie zarządzania.
P3: Co możesz kupić od nas?
Gospodarca kotła, rurka kotłowa, podgrzewacz powietrza kotła, supergrzewacz kotła, ściana membrany kotła,
Główki kolektorów kotłowych i inne części zamienne ciśnieniowe.
P4: Jaką usługę świadczycie?
Przed sprzedażą:
Dostarczanie informacji o produktach, prognozowanie badań rynku, dostosowywanie produktów, przetwarzanie produktów, konsultacje i inne usługi dla Państwa wygody.
P5: Czy jesteś fabryką lub firmą handlową, gdzie się znajdujesz?
Jesteśmy fabryką, zaledwie 130 km (około 2 godzin jazdy samochodem) od lotniska w Szanghaju.
Oferujemy usługę odbioru w Szanghaju dla Państwa wizyty.
